ESD (Electrostatic Discharge — Elektrostatik Deşarj), iki farklı elektrik potansiyeline sahip nesne veya kişi arasında ani yük transferidir. İnsan vücudu yürürken 15.000 Volt'a kadar statik yük biriktirebilir; bu yükün yarı iletken veya patlayıcı bir ortamda deşarj olması yıkıcı olabilir.
Zemin, elektrostatik deşarj kontrolünde birincil güvenlik katmanıdır. ESD zemin; birikmiş statik yükü kontrollü biçimde toprağa ileten, TS EN 61340-5-1 ve IEC 61340 standartlarına göre belirlenmiş direnç değerlerini karşılayan özel zemin sistemidir.
Bu rehber; ESD zemin gereksinimlerini, direnç değerlerini, uygun zemin türlerini ve EN 61340 standardına göre seçim kriterlerini teknik olarak açıklamaktadır.
Son güncelleme: Haziran 2026
Öne çıkan başlıklar
Statik yük bir silah olabilir
Kontrol edilmemiş ESD; mikro elektronik bileşeni yakabilir, ATEX bölgede patlama tetikleyebilir veya üretim hattını duraksatabilir.
Direnç değeri kritik
ESD zemin için tanımlı direnç aralığı: 10⁵ Ω (100 kΩ) ile 10⁹ Ω (1 GΩ) arasında. Bu aralık dışı yetersiz veya aşırı iletken demektir.
Tüm sistem bir zincir
Zemin tek başına yeterli değildir. ESD ayakkabı, bileklik, raf grounding ve zemin toprağı birlikte çalışmalıdır.
Karşılaştırma matrisi
Tüm sütunları görmek için tabloyu yana kaydırın →
| Zemin Tipi | Direnç Aralığı | Kullanım Alanı | Standart |
|---|---|---|---|
| İletken (Conductive) | 10⁴–10⁶ Ω | ATEX bölge, patlayıcı ortam | IEC 61340-4-1 |
| Yarı iletken (Dissipative) | 10⁶–10⁹ Ω | Elektronik üretim, SMD montaj | TS EN 61340-5-1 |
| Anti-statik (Antistatic) | 10⁹–10¹² Ω | Genel ESD önlem alanları | IEC 61340 |
| Standart iletken epoksi | 10⁵–10⁷ Ω | Fabrika geneli ESD hat | TS EN 61340-5-1 |
| Parlak beton (standart) | Değişken ~10⁶–10⁹ Ω (kontrolsüz) | ESD gereksiz / genel alan | Sertifikalanamaz |
ESD zemin hangi tesisler için zorunludur?
TS EN 61340-5-1 standardı; elektronik bileşen üretim ve montaj alanları için ESD koruma gereksinimlerini tanımlar. Bu alanlarda zemin direnç testi zorunludur ve zemin onay belgesi (ESD floor test report) istenir.
- Elektronik üretim ve SMD montaj hatları — MOSFET, transistör, IC gibi bileşenler 10V altında dahi hasar görebilir
- Yarı iletken (semiconductor) fabrikalar — temiz oda ile birlikte çalışır
- ATEX bölge tesisler — patlayıcı gaz veya toz ortamı (kimya, petrokimya, ilaç ham madde)
- Havacılık yakıt dolum ve bakım alanları — jet yakıt ortamında kıvılcım riski
- Askeri mühimmat ve fünye üretim tesisleri — elektrostatik deşarj patlama tetikleyebilir
- Hastane ameliyathaneleri — bazı anestezi gazları patlayıcı olabilir
- Veri merkezi ve sunucu odaları — hassas elektronik ekipman koruma
ESD zemin direnç değerleri nasıl ölçülür?
Zemin direnci iki yöntemle ölçülür: Nokta-nokta direnci (R T-T) ve zemin-toprak direnci (R G). Standart ölçüm cihazı: 10 lb (4,5 kg) ağırlıklı elektrot çifti, ölçüm voltajı 10V veya 100V.
Ölçüm koşulları kritiktir: %15-85 nem oranı ve 15-35°C sıcaklık aralığında yapılmalıdır. Düşük nem (<15%) statik yük birikimini artırır ve zemin performansını etkiler.
- R T-T (nokta-nokta): 10⁵ Ω ≤ R ≤ 10⁹ Ω — EN 61340-5-1 genel gereksinim
- R G (zemin-toprak): ≤10⁹ Ω
- ATEX bölge için ek gereksinim: R < 10⁶ Ω (1 MΩ)
- Ölçüm frekansı: İlk kurulumda + 6 ayda bir periyodik kontrol
ESD zemin türleri ve malzeme seçimi
ESD zemin sistemi iki ana malzeme grubuyla uygulanır: iletken/yarı iletken epoksi kaplama ve özel iletken bakır folyo şeritli zemin kaplama sistemleri.
- İletken epoksi: Karbon siyahı veya bakır tozuyla doldurulmuş epoksi reçine — direnç aralığı 10⁵-10⁷ Ω. Bakır şerit gridli toprağa bağlantı gerektirir.
- Yarı iletken epoksi: Daha kontrollü direnç aralığı — 10⁶-10⁹ Ω. Hassas elektronik için tercih edilir.
- ESD PVC/linoleum döşeme: Kurulum hızı yüksek, bant ile ekleme gerektiren modüler sistem. Üretim hattı yenileme hızı kritikse tercih edilebilir.
- Parlak beton + iletken katkı: Standart parlak beton yalıtkan olmasa da (nem/iyonik içerik nedeniyle çoğu zaman dağıtıcı banda yakın) bu değer kontrol edilemediğinden sertifikalı ESD sağlamaz; belgelenmiş direnç gereken alanlarda iletken katkılı özel sistem ayrı bir kategoridir.
İletken epoksi ile parlak beton seçimi: Hangi durum hangisi?
Bu sorunun cevabı alanın ESD gereksinimine göre belirlenir:
- Alan ESD zorunlu (elektronik üretim, ATEX): → İletken epoksi kaplama — direnç garantisi verilir, sertifika alınır
- Alan ESD zorunlu DEĞİL ama dayanıklı ve tozumaz zemin isteniyor: → Parlak beton — uzun ömür ve epoksiye kıyasla belirgin biçimde daha düşük yaşam döngüsü maliyeti

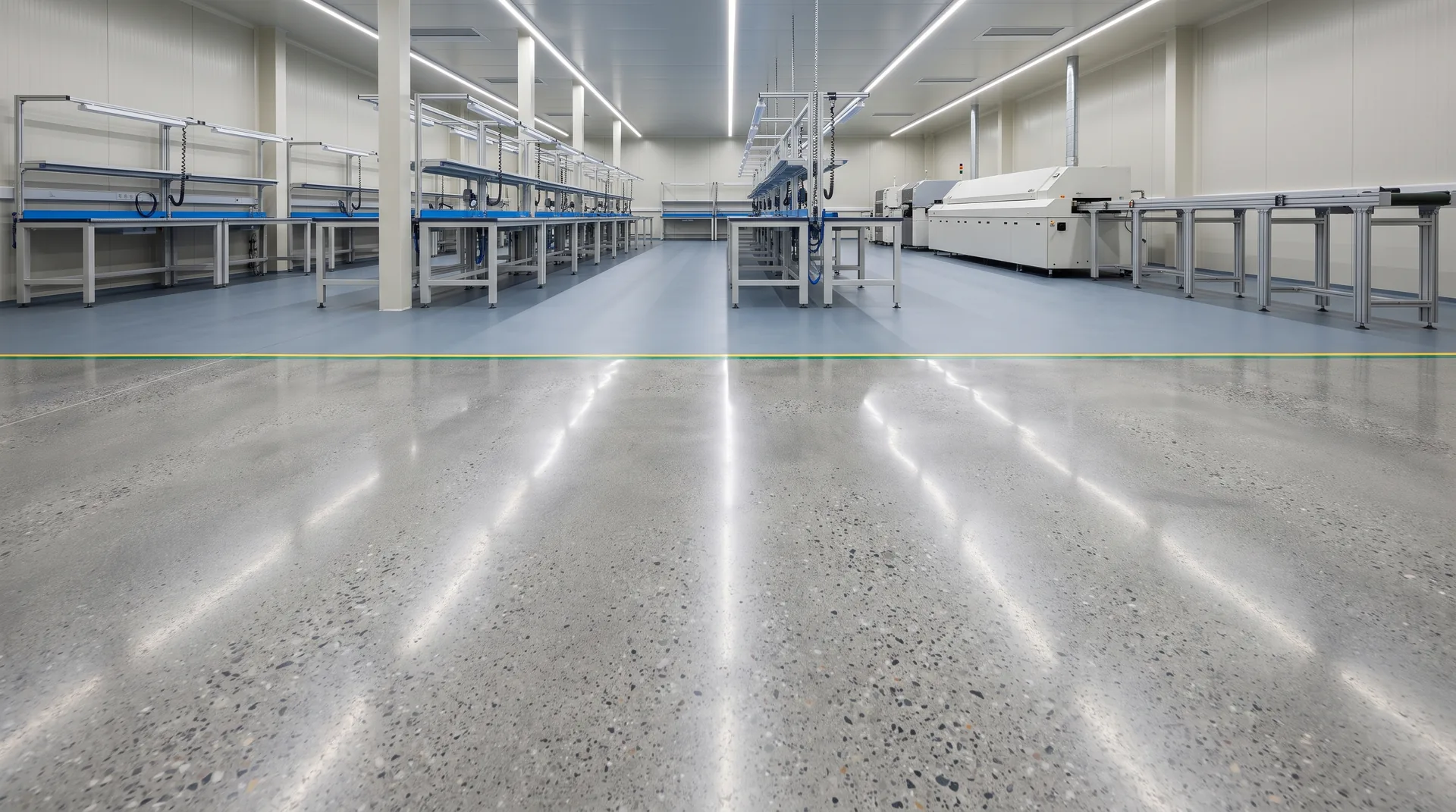

- Alan karma (bazı zonlar ESD, bazıları değil): → Zonlama stratejisi — ESD gerektiren hat + sınır + genel alan farklı sistemle
- Alan hem temiz oda hem ESD: → /cozumler/temiz-oda/ sayfasındaki kombinasyon rehberine bakın
ESD zemin uygulaması nasıl yapılır?
- 1. Zemin analizi ve direnç hedefi belirleme — hangi standart, hangi bölge, hangi direnç aralığı
- 2. Alt yüzey hazırlığı — beton yüzey profili CSP 2-3 oluşturulur (shot blast veya elmas silim)
- 3. Bakır topraklama şeritleri — grid aralığı max 6 m x 6 m, yapının topraklama sistemine bağlantı
- 4. Primer iletken astar — bakır şeritlerle elektriksel süreklilik sağlar
- 5. İletken ara kat ve finish — hedef direnç aralığına göre katman sayısı belirlenir
- 6. Direnç testi ve sertifikasyon — teslim öncesi TS EN 61340 uyumlu ölçüm raporu
ESD zemin bakımı ve periyodik test
ESD zemin yalnızca kurulumda değil, kullanım boyunca da performansını korumalıdır. Kir filmi, yağ kalıntısı ve bazı temizlik kimyasalları zemin direncini bozabilir.
- Temizlik: Sadece ESD-uyumlu, pH nötr, asit/solvent içermeyen temizleyici kullanın
- Wax ve cila: KESİNLİKLE kullanmayın — iletkenlik katmanını izole eder
- Periyodik direnç testi: 6 ayda bir TS EN 61340 ölçümü
- ESD ayakkabı ve bileklik: Zemin ne kadar iyi olursa olsun personel zinciri tamamlanmalıdır
Sık sorulan sorular
ESD zemin zorunlu mudur?
Elektronik bileşen üretimi, SMD montaj, ATEX bölge ve hassas kimyasal proses alanlarında TS EN 61340-5-1 ve IEC 61340 standartları gereği ESD zemin zorunludur. Diğer endüstriyel alanlarda zorunluluk yoktur; ancak statik yük riski analizi yapılması önerilir.
ESD zemin için direnç değeri kaç olmalıdır?
EN 61340-5-1 standardına göre ESD zemin direnci: R T-T (nokta-nokta) = 10⁵ Ω ile 10⁹ Ω arasında. ATEX bölge için ek olarak R < 10⁶ Ω (1 MΩ) şarttır. Ölçüm 10 lb elektrot çiftiyle, %15-85 nem koşulunda yapılır.
Parlak beton ESD sağlar mı?
Tam olarak değil — ama yalıtkan da değildir. Standart parlak beton (lityum silikat) nemi ve iyonik içeriği nedeniyle çoğu zaman statik-dağıtıcı banda yakın (yaklaşık 10⁶–10⁹ Ω) ölçülür; standart yalıtkan epoksinin (~10¹²–10¹³ Ω) çok altındadır. Ancak bu değer nem ve ortam koşullarıyla iki mertebeye kadar değiştiği için kontrol edilemez ve TS EN 61340-5-1 kapsamında sertifikalanamaz. Bu yüzden ESD zorunlu alanlarda belgelenmiş direnç veren iletken/yarı iletken sistem kullanılır; karma tesislerde zone bazlı planlanır.
ESD zemin bakımında nelere dikkat edilmeli?
ESD zemin bakımında asit, solvent ve wax/cila içeren temizleyicilerden kaçınılmalıdır — bunlar iletkenlik katmanını izole eder. Sadece ESD uyumlu, pH nötr temizleyici kullanın. 6 ayda bir TS EN 61340 uyumlu direnç testi yaptırın.
ESD zemin uygulaması ne kadar sürer?
Tipik bir ESD zemin uygulaması (hazırlık + iletken epoksi katmanlar): 500 m² için 3-5 iş günü. Kür süresi dahil tam direnç testi 24-48 saat sonra yapılır.
Mevcut zemine ESD kaplama yapılabilir mi?
Evet, mevcut beton üzerine ESD epoksi uygulanabilir — alt beton yüzeyi uygun profilde hazırlanmalı (CSP 2-3). Eski epoksi veya kaplama varsa önce sökülmelidir. Zemin nemi %4 altında olmalıdır.
