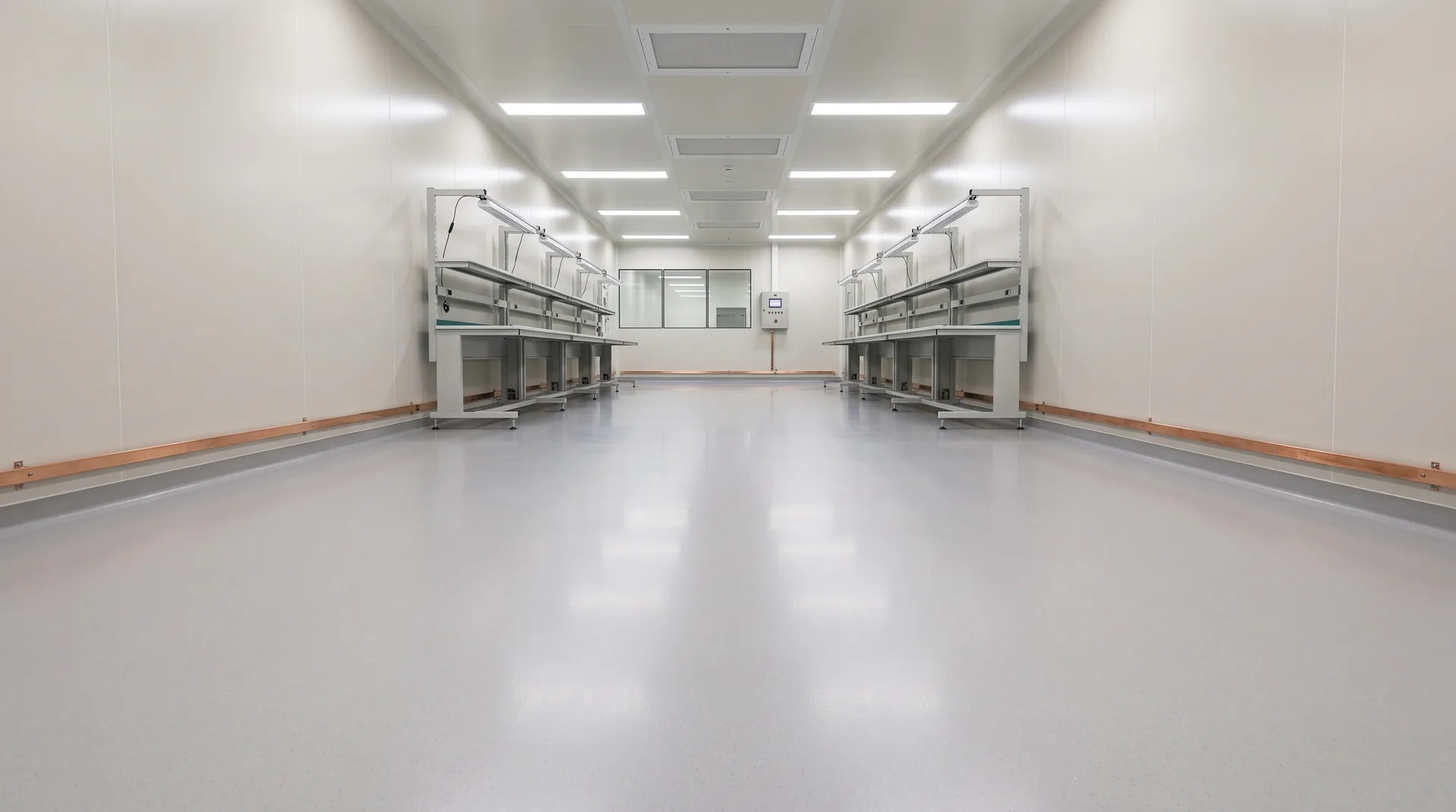

Elektronik montaj tesislerinde ve patlayıcı/parlayıcı ortam barındıran alanlarda, zeminde biriken statik elektrik ciddi bir risk kaynağıdır. Gözle görülmeyen elektrostatik deşarj (ESD — Electrostatic Discharge), hem hassas bileşenlere hem de EX-proof alanlarda tutuşma güvenliğine zarar verebilir.
Yalıtkan bir zemin üzerinde yürüyen personelin vücudunda statik yük birikir; bu yük hassas bir elektronik bileşene dokunulduğunda deşarj olarak boşalır ve bileşeni zayıflatabilir. Parlayıcı gaz veya çözücü bulunan alanlarda ise aynı statik boşalma bir tutuşma kaynağı olabilir. Bu risk, standart yalıtkan bir epoksi kaplamayla çözülmez; zeminde biriken yükü kontrollü biçimde toprağa ileten iletken (ESD) bir zemin sistemi gerekir.
İletken Zemin Nerede Gereklidir?
ESD zemin her alan için değil, statik kontrolün kritik olduğu belirli ortamlar içindir. Doğru sistemi seçmek için önce riski ve doğru direnç sınıfını anlamak gerekir:
Hassas Elektronikte ESD Hasarı
Yalıtkan bir zeminde yürüyen personelin vücudunda statik yük birikir. Bu yük, montaj masasındaki hassas bir devre kartına veya bileşene dokunulduğunda elektrostatik deşarj (ESD) olarak boşalır ve bileşeni görünür bir iz bırakmadan kalıcı olarak zayıflatabilir veya işlevsiz bırakabilir.
Patlayıcı Ortamda (EX-Proof) Kıvılcım Riski
Tiner, çözücü veya parlayıcı gaz bulunan kapalı alanlarda, statik boşalmadan çıkan bir kıvılcım tutuşma riski oluşturur. İletken zemin, personel ve ekipmanda biriken statik yükü kontrollü biçimde toprağa ileterek bu riski azaltır.
İletken mi, Statik Dağıtıcı mı? (Doğru Sınıf)
İki farklı sınıf vardır: iletken (conductive) zeminler çok düşük dirençte (yaklaşık 10⁴–10⁶ Ω) hızlı deşarj sağlar ve genellikle EX-proof/patlayıcı alanlarda tercih edilir; statik dağıtıcı (dissipative) zeminler ise daha yüksek dirençte (yaklaşık 10⁶–10⁹ Ω) kontrollü, daha yavaş deşarj sunar ve hassas elektronik montajında sık kullanılır. Doğru sınıf ve hedef direnç aralığı, alanın ihtiyacı ve ilgili standart (EN 61340-5-1) esas alınarak seçilir.
Standart referansı: Elektronik montaj veya EX-proof (patlayıcı/parlayıcı) alanlarda statik kontrol, standart bir epoksiyle sağlanamaz. Zemin sistemi, ölçülebilir direnç değerleriyle EN 61340-5-1 çerçevesine uygun olmalı; tesisin ana topraklamasına bağlı bir bakır ağ içermeli ve uygulama sonrası direnç ölçümüyle doğrulanmalıdır.
İletken Zemin Nasıl Kurulur? (Katman Katman)
İletken zemin, biriken statik yükü topraklamaya taşıyan kapalı bir devre olarak kurulur; üç ana katmandan oluşur:
Bakır Topraklama Ağı
Yüzey elmas frezeyle CSP profiline hazırlandıktan sonra, zemine bakır bara ağı (copper grid) serilir ve tesisin ana topraklama hattına bağlanır. Sistemin biriken yükü ilettiği kapalı devre budur.
Karbon Yüklü İletken Astar
Bakır ağın üzerine uygulanan astar, standart epoksiden farklı olarak içinde iletken karbon katkısı taşır. Zeminde oluşan statik yükü bakır ağa ve oradan topraklamaya taşır.
ESD Son Kat (Topcoat)
Sistemi tamamlayan, pürüzsüz ve dayanıklı son kat, hedeflenen direnç sınıfına (iletken veya statik dağıtıcı) göre seçilen, EN 61340 ile uyumlu reçinedir.
Üç katman birlikte, biriken statik yükün son kattan iletken astara, oradan bakır ağa ve tesisin topraklamasına iletilmesini sağlar. Böylece yük, kritik bir seviyeye ulaşmadan kontrollü biçimde boşalır.
Sık Sorulan Sorular
Tüm fabrikaya iletken epoksi gerekir mi?
Hayır. İletken/ESD zemin, standart epoksiye göre daha yüksek maliyetlidir ve yalnızca gerçekten gerektiği alanlarda uygulanır — elektronik montaj, EX-proof (patlayıcı/parlayıcı) depolama gibi. Doğru yaklaşım zonlamadır (bölgeleme): geniş üretim ve lojistik alanları parlak beton veya standart sistemle çözülürken, yalnızca kritik zonlara ESD zemin uygulanır. Bu, gereksiz maliyeti önler.
Zeminin gerçekten iletken olduğu nasıl doğrulanır?
İletkenlik gözle değil, ölçümle doğrulanır. Uygulama tamamlandıktan sonra megohmmetre ile yüzey ve topraklama direnci ölçülür; sonucun hedef aralıkta (uygulanan sınıfa göre, EN 61340-5-1 çerçevesinde) olduğu test edilir ve raporlanır. Bu ölçüm, sistemin beyana değil sayısal kanıta dayandığını gösterir.
ESD zeminin bakımı nasıl yapılmalı?
ESD yüzeyin iletkenlik özelliği, yanlış temizlikle zamanla zayıflayabilir. Aşındırıcı kimyasallar ve sert fırçalar, iletken katmanı yıpratabilir. Bu nedenle pH nötr, ESD uyumlu temizleyiciler ve yumuşak pedlerle temizlik önerilir. Ayrıca periyodik direnç ölçümü, iletkenliğin korunduğunu doğrulamak için faydalıdır.
